一、产品概述与代际演进
FJ-2207A是西安核沃电气在经典FJ-2207基础上推出的全面升级型号。相较于前代产品，A版在探测面积、量程范围、供电方式、数据管理及人机交互等方面实现显著突破，更贴合现代核辐射监测的数字化、智能化需求。
核心升级对比：
表格
| 特性 | FJ-2207（基础版） | FJ-2207A（升级版） |
|---|---|---|
| 探头面积 | 50 cm² | 100 cm²（Φ100mm） |
| 显示方式 | 数码管数字显示 | 大屏幕LCD液晶+中文菜单 |
| 测量单位 | 仅计数率（S⁻¹） | 活度（Bq/cm²）+ 计数率（CPS）双单位 |
| 量程上限 | 9999 S⁻¹ | 300 Bq/cm²（α/β） |
| 电池类型 | 一号干电池×2节 | 可充电电池组 |
| 续航时间 | >8小时 | >12小时 |
| 数据功能 | 无 | 阈值设置、数据存储、电池诊断 |
| 报警方式 | 三种音调 | 声音报警+阈值可调 |
| 整机重量 | 2.1kg（探头0.35kg+操作台1.75kg） | <<3kg（一体化更紧凑） |
| 操作台尺寸 | 237×117×88mm | 170×160×45mm（更轻薄） |
二、系统架构与工作原理
模块化双探头设计FJ-2207A采用分离式探头架构，标配α探头与β探头两支独立探测单元。探头核心为高性能光电倍增管（PMT）耦合闪烁晶体，通过低噪声屏蔽电缆与操作盒连接。这种设计允许用户根据监测对象灵活更换探头——α探头针对α粒子的高电离特性优化窗膜厚度，β探头则兼顾低能β射线（如³H、¹⁴C）的穿透需求。
信号处理链路射线进入闪烁体 → 激发荧光光子 → PMT光电转换与倍增 → 脉冲信号经电缆传输 → 操作盒前置放大与整形 → 单片机模数转换 → 软件算法甄别（α/β能窗分离） → LCD实时显示活度值或计数率。
智能软件功能内置单片机系统搭载中文图形界面，提供：
阈值管理：报警阈值在0.1~300 Bq/cm²全量程内无级可调，支持α、β独立设置
定时测量：测量时间可预置，适应标准计数统计需求
电池诊断：实时监测可充电电池组的剩余容量与健康状态，低电量提前预警
数据存储：内置存储器记录历史测量数据，支持后续追溯与报表生成（具体容量可定制扩展）
三、探测性能深度解析
表格
| 参数项 | 技术指标 | 测试条件与说明 |
|---|---|---|
| 探测器类型 | 闪烁探测器 | 塑料闪烁体/碘化铯（根据探头型号） |
| 有效探测面积 | Φ100mm（100 cm²） | 圆形平面窗，较50cm²版本效率提升约1倍 |
| 监测射线类型 | α射线、β射线 | 双探头物理分离，避免交叉干扰 |
| α测量范围 | 0.1 ~ 300 Bq/cm² | 覆盖常规表面污染控制水平（如核设施去污标准为<<4 Bq/cm²） |
| β测量范围 | 0.4 ~ 300 Bq/cm² | β响应起始阈值高于α，因β本底及γ串扰抑制需求 |
| α本底计数 | ≤3 min⁻¹ | 屏蔽室条件下，反映探测器材料纯净度 |
| β本底计数 | ≤4 s⁻¹ | 环境γ甄别后残留，优于行业平均水平 |
| α探测效率 | >25% | 对²³⁹Pu标准源，2π几何条件 |
| β探测效率 | >30% | 对²⁰⁴Tl标准源，2π几何条件 |
| 显示单位 | Bq/cm² 或 CPS | 一键切换，满足不同规程要求 |
| 报警阈值 | 全量程可调 | 可设α报警值、β报警值、总报警值 |
| 测量时间 | 用户预置 | 通常设60秒或120秒以满足统计误差要求 |
性能解读：100cm²大探测面积使单次扫描覆盖范围翻倍，显著提升大面积地板、墙面巡检效率；直接显示Bq/cm²活度单位，省去人工换算环节，符合《电离辐射防护与辐射源安全基本标准》（GB 18871-2002）的表面污染评价要求。
四、应用场景细化
1. 核设施退役与去污验证反应堆压力容器、蒸汽发生器、管道系统的表面去污后，使用FJ-2207A进行逐点验证。100cm²探头可快速判定大面积钢板是否达到清洁解控水平（通常α<<0.4 Bq/cm²，β<<4 Bq/cm²）。
2. 放射性同位素生产与分装在⁹⁹Mo-⁹⁹mTc发生器、¹²⁵I密封籽源等生产线上，监测热室、手套箱及操作人员防护用具的表面污染，防止交叉污染扩散。
3. 核医学科日常质控PET/CT药物合成区、注射后患者候诊区、放射性废物暂存间的定期巡检。β探头对¹⁸F、⁹⁹mTc等核素具有良好响应。
4. 海关口岸与物流安检对进口废旧金属、矿砂、邮件包裹进行表面放射性污染筛查，大探测面积提升通关效率。
5. 科研与教学高校核工程与核技术专业实验教学，演示α/β射线的屏蔽特性、距离衰减规律及表面污染测量方法。
五、环境适应性与可靠性
表格
| 项目 | 参数 | 备注 |
|---|---|---|
| 工作温度 | -10℃ ~ +45℃ | 低温启动需预热，高温避免阳光直射LCD |
| 贮存温度 | -25℃ ~ +50℃ | 长期贮存建议取出电池，置于干燥环境 |
| 相对湿度 | ≤90%（30±2℃） | 高湿环境注意电缆接口防水 |
| 功耗 | 600mW | 低功耗设计，发热量极小 |
| 供电 | 可充电电池组 | 支持车载充电、座充，无记忆效应 |
| 续航 | ≥12小时 | 典型工况（每秒1次测量，背光常亮） |
可靠性设计：
操作盒采用ABS工程塑料外壳，防跌落、耐腐蚀
探头窗膜可更换，破损后无需整体返厂
电缆接口镀金处理，抗氧化、防接触不良
通过GB/T 10257-2001《核仪器与核辐射探测器质量检验规则》相关试验
六、物理规格与便携性
表格
| 部件 | 尺寸 | 重量 |
|---|---|---|
| 操作台 | 170mm × 160mm × 45mm | 约1.5kg（含电池） |
| α探头 | Φ100mm × 高度待定 | 约0.6kg |
| β探头 | Φ100mm × 高度待定 | 约0.6kg |
| 整机总重 | — | <<3kg（含两支探头及携带箱） |

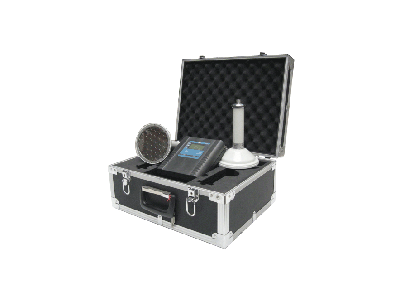

便携设计亮点：
操作台厚度仅45mm，可放入标准工具包或悬挂于腰带
标配铝合金防震携带箱，内部EVA定制挖槽，探头、主机、电缆、充电器各归其位
探头手柄人体工学设计，长时间握持不易疲劳
七、标准配置与扩展选项
标准交付清单：
FJ-2207A操作台主机 ×1
α闪烁探头（Φ100mm） ×1
β闪烁探头（Φ100mm） ×1
高压屏蔽连接电缆（3m/5m可选） ×2
可充电锂电池组 ×1（内置）+ 备用电池组 ×1
智能座充充电器 ×1
车载点烟器充电线 ×1（可选）
硬质铝合金携带箱 ×1
中文操作手册 ×1
出厂检定证书（溯源至中国计量科学研究院） ×1
可选扩展：
γ鉴别探头：扩展为α/β/γ三用仪，用于复杂辐射场
数据管理软件：PC端读取存储数据，生成Excel/PDF报告
蓝牙/WiFi模块：无线传输至移动终端，实现远程监控
校准源套装：²³⁹Pu（α源）、²⁰⁴Tl/⁹⁰Sr-⁹⁰Y（β源），附带检定证书
八、合规性与检定
FJ-2207A的设计、生产与检定依据以下标准：
JJG 478-2016《α、β表面污染仪检定规程》
GB/T 5202-2008《辐射防护仪器 α、β和α/β（β能量大于60keV）污染测量仪与监测仪》
IEC 60325:2002《Radiation protection instrumentation — Alpha, beta and alpha/beta (beta energy > 60 keV) contamination meters and monitors》
建议检定周期：12个月。西安核沃电气提供代客户检定校准服务，确保量值溯源链完整。
